技術簡介：CDOF- Cyclonic Dissolved Ozone Flotation unit,為公司的專利技術，集成了臭氧多重催化氧化技術、水力空化技術和旋流氣浮技術，為國內獨創的具有國際領先水平的高效氧化和氣浮一體化裝置，能夠高效、快速去除污水中石油類、懸浮物、膠體、COD、細菌等多種污染物。該裝置由制氧系統、臭氧發生系統、臭氧高效投加系統、多重催化反應系統和旋流溶氣氣浮系統組成。技術優
技術簡介
Technical introduction
CDOF- Cyclonic Dissolved Ozone Flotation unit,為公司的專利技術，集成了臭氧多重催化氧化技術、水力空化技術和旋流氣浮技術，為國內獨創的具有國際領先水平的高效氧化和氣浮一體化裝置，能夠高效、快速去除污水中石油類、懸浮物、膠體、COD、細菌等多種污染物。
該裝置由制氧系統、臭氧發生系統、臭氧高效投加系統、多重催化反應系統和旋流溶氣氣浮系統組成。
·均相和非均相催化 ·旋流技術 ·溶氣氣浮技術 ·空化
·超臨界催化氧化 ·全密閉帶壓氧化技術 ·專利產品
▲典型應用案例工藝流程圖
產品參數
Product parameter
處理量（Q） | ~200m3/h |
介質溫度（℃） | ≤50 |
系統壓降（MPa） | ≤0.05 |
停留時間 | ≤15min |
臭氧投加量 | 10mg/l~200mg/l（視情況而定） |
臭氧投加濃度與降解COD比 | ≤1 |
技術優勢
Technological advantage
1，集成多種專利技術，國內獨創，技術國際領先；
2，多重催化氧化技術，臭氧氧化效果提升4倍以上；
3，高效的去除污水異味和脫色（色度降低90%以上）；
4，綠色環保技術，無二次污染，污泥量減少90%以上；
5，設備高度集成化、撬裝化，流程短，占地面積小；
6，帶壓全封閉自動運行，安全、穩定、環保。
技術對比
Technical comparison
| 項目 | 混凝沉淀+傳統臭氧催化氧化技術 | CDOF（臭氧多重催化氧化氣浮一體技術） |
| 用途 | 對生化出水進行深度處理達到綜合外排一級或更高標準 | |
| 原理 | 單一催化劑催化/無催化劑臭氧氧化反應 | 均相與非均相催化劑、超臨界空化催化、旋流溶氣氣浮多重技術高效協同催化氧化反應 |
| 技術水平 | 常規技術 | PCT國際專利，2項發明專利技術 |
| 占地 | 反應效率低，反應時間60~90min，占地大 | 反應效率高，反應時間10~15min，占地僅為傳統1/5 |
| 穩定性 | 催化劑易堵塞、結垢、鈍化失去活性，長期運行情況下催化劑幾乎無效果 | 全自動反洗、酸洗、活化催化劑，長期高效催化，效果穩定 |
| 臭氧利用率 | 臭氧投加量/COD降低：1.5~4 | 臭氧利用率≥99.9%，臭氧投加量/COD降低:0.5~1.2（提高2~4倍） |
| 運行成本 | 臭氧投加多，耗能高，運行成本高 | 臭氧投加少，能耗低，僅為傳統2/3甚至更低 |
| 安全環保 | 池體常壓反應，臭氧外泄（因泄漏部分地區禁止使用臭氧），存在較大安全、環保風險，自動化程度低，操作風險大 | 反應罐為密閉帶壓罐，全自動化密閉帶壓運行，無任何臭氧泄漏，無操作、安全、環保風險 |
| 投用周期 | 建造和調試周期長（基建多、占地大） | 建造和調試短（橇裝化設計，工藝簡單） |
應用領域
Application field
油田增產措施產生的壓裂返排液、洗井廢液等處理 、垃圾滲濾液、污水處理提標改造 、制藥、冶金、煉油等化工廢水的預處理或深度處理 、黑臭河體等地表污水的環保治理、三元前驅體產品液處理。

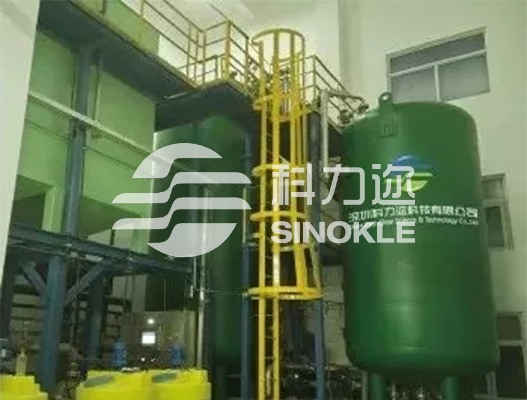

應用案例
Application case
