旋流溶氣氣浮油水分離設備（CDFU），英文全稱Cyclonic Dissolved Gas Flotation Unit，是一種高效的污水處理設備，其工作原理融合了多種先進技術，主要包括超微氣泡發生技術、溶氣氣浮技術和旋流技術等，通過多重技術的有機結合，實現對污水中污油、乳化油、懸浮物等高效、快速分離。

CDFU旋流溶氣氣浮工作原理簡圖

CDFU旋流溶氣氣浮工作原理：

氣泡產生與溶氣過程

空氣通過泵送入壓力溶氣罐，在壓力下被強制溶解在水中。這一步驟確保了空氣能夠充分溶解于水中，形成飽和溶氣水。

當壓力驟然降低時，溶解在水中的空氣會析出，形成大量至密的微氣泡群。這些微氣泡的粒徑通常在5~30μm之間，具有高度的分散性和穩定性。

氣泡與懸浮物（油滴）的附著

污水進入CDFU裝置后，與溶氣水釋放出來的微氣泡混合。這些微氣泡在污水中緩慢上升，過程中與污水中的油滴和懸浮物發生碰撞并粘附。

由于微氣泡的粒徑小且數量多，它們能夠更有效地與油滴和懸浮物接觸并粘附，形成密度小于水的氣浮體。

旋流分離過程

污水與微氣泡混合后，沿著CDFU罐壁切向進入旋流溶氣氣浮裝置，形成旋流。

旋流產生的離心力作用使得微氣泡和乳化油滴向中間集聚，進一步提高了油滴和懸浮物的去除效率。

在旋流的作用下，氣泡粘附著懸浮物（油滴）逐步形成浮渣，上升到污水氣液表面。氣泡破碎析出后，污染物聚集后聚結成團，最后通過液位控制裝置定期排除。

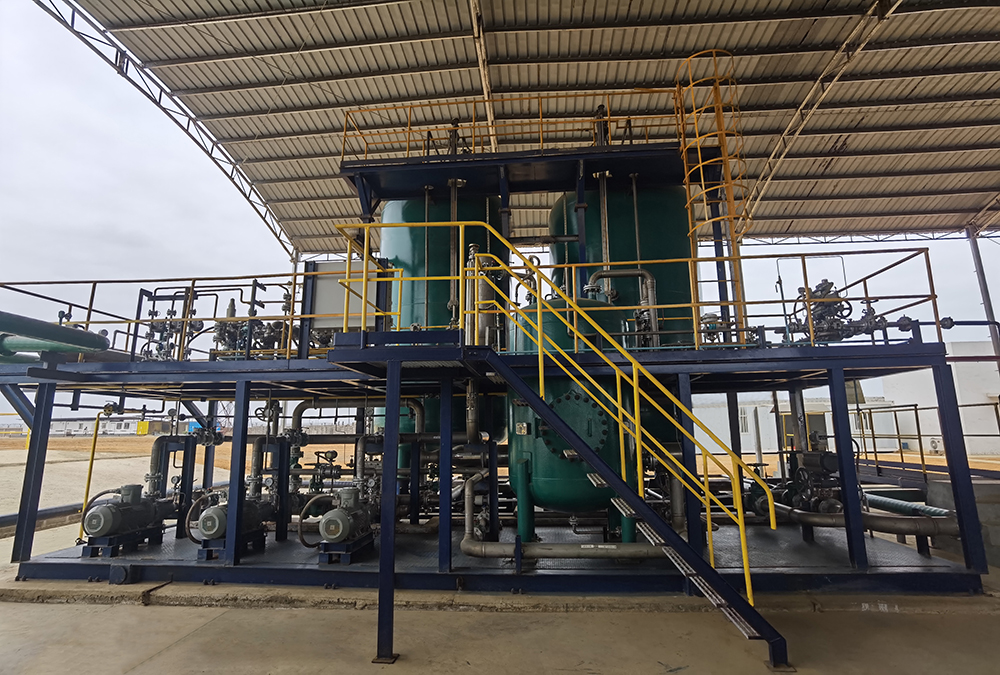

CDFU旋流溶氣氣浮設備應用于某油田污水處理項目

單臺最大處理量為500m3/h，系統壓降≤0.05（MPa），處理效率高停留時間≤5分鐘，單級除油率>90%，SS去除率>85%。可使用氣體介質包含空氣、氮?dú)狻⑻烊粴獾取?/span>

設備特點與優勢

高效除油：CDFU設備通過旋流技術和微氣泡的粘附作用，實現了高效除油，除油效率可達90%以上。

懸浮物去除效果好：除了油滴外，CDFU設備還能有效去除污水中的懸浮物，提高了水質處理效果。

安全環保：設備采用帶壓密閉運行方式，避免了處理過程中的二次污染問題。同時，由于無需添加化學藥劑，因此對環境友好。

自動化與信息化：CDFU設備集成了自動化和信息化技術，實現了遠程監控和智能控制，降低了運維成本。

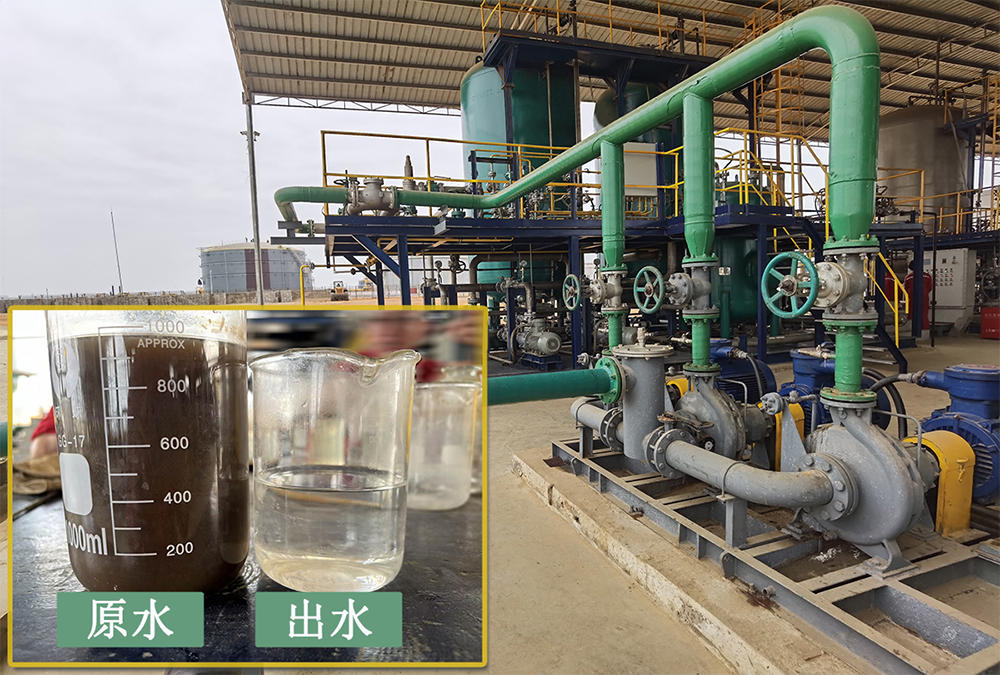

某油田污水處理項目CDFU處理效果

綜上所述，CDFU旋流溶氣氣浮裝置通過其獨特的工作原理和先進的技術優勢，在油田采出水處理、石油化工行業含油水處理、其它含油污水處理等領域展現出了卓越的性能和廣闊的應用前景。
