高溫煅燒過程對金屬負載型催化劑的作用至關重要，它直接影響催化劑的物理化學性質(zhì)和催化性能。煅燒過程可以去除雜質(zhì)和形成晶體結(jié)構：煅燒可以去除原料中的水分和揮發(fā)性成分，去除毒素并防止金屬聚集，從而恢復催化劑的活性。通過高溫處理使無定形相轉(zhuǎn)變?yōu)榫w相，改善催化劑的熱穩(wěn)定性、物理化學性能，并且增加其固定碳含量，從而滿足產(chǎn)品要求。

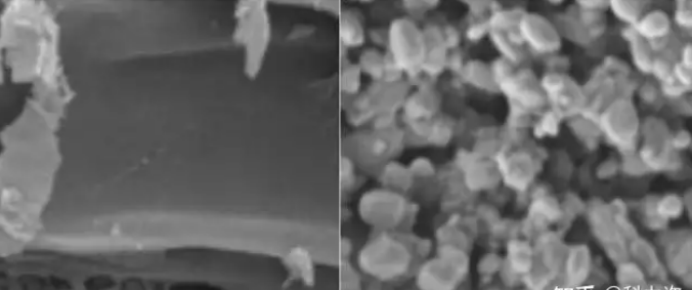

碳基體掃描電鏡圖

工藝步驟詳解

原位生長法

原理：利用化學反應在載體表面直接生成活性組分，避免了傳統(tǒng)浸漬法中活性組分分散不均勻的問題。

應用：如CeMn/TiO_2催化劑的制備中，通過原位生長法將高分散性高價態(tài)的錳氧化物負載在TiO_2載體上，形成核殼結(jié)構，提高了催化劑的低溫SCR脫硝性能。

多段煅燒處理

目的：通過不同溫度段的煅燒處理，優(yōu)化催化劑的晶體結(jié)構、表面形貌和活性組分的分布。

過程：通常包括低溫預熱、中溫結(jié)晶和高溫活化等階段。低溫預熱有助于去除催化劑中的水分和揮發(fā)性雜質(zhì)；中溫結(jié)晶促進活性組分的結(jié)晶和載體的穩(wěn)定；高溫活化則進一步提升催化劑的活性。

優(yōu)勢：多段煅燒能夠更精確地控制催化劑的晶體結(jié)構和表面性質(zhì)，從而提高催化劑的性能。

退化處理

目的：通過特定的退化處理工藝，如酸洗、水洗或高溫處理等，去除催化劑表面的雜質(zhì)和不穩(wěn)定組分，提高催化劑的穩(wěn)定性和耐久性。

應用：如CeMn/TiO_2催化劑經(jīng)過水洗再生后，能夠大部分恢復至新鮮樣的活性，表現(xiàn)出良好的耐硫性能和穩(wěn)定性。

工藝優(yōu)勢

提高活性：原位生長法能夠制備出高分散性、高價態(tài)的活性組分，顯著提升催化劑的活性。

優(yōu)化結(jié)構：多段煅燒處理能夠優(yōu)化催化劑的晶體結(jié)構和表面形貌，使活性組分分布更加均勻。

增強穩(wěn)定性：退化處理能夠去除催化劑表面的雜質(zhì)和不穩(wěn)定組分，提高催化劑的穩(wěn)定性和耐久性。

應用前景

同時煅燒可以改變催化劑表面的酸性、比表面積等性質(zhì)。煅燒還有助于金屬與載體之間的相互作用，從而提高催化劑的整體性能。

煅燒溫度、煅燒時間、升溫速度等是影響催化劑性能的關鍵因素。

1）煅燒溫度：煅燒溫度對催化劑的比表面積、孔隙結(jié)構和表面活性組分的分散度有顯著影響。對于KHC-PC1001催化劑，700℃的煅燒溫度能夠獲得最佳的選擇性臭氧催化活性，因為在這一溫度下，催化劑具有最大的比表面積和發(fā)達的孔隙結(jié)構。而當煅燒溫度過高（如1000℃以上）時，催化劑表面會出現(xiàn)燒結(jié)現(xiàn)象，導致比表面積減少，不利于催化反應的進行。

2）煅燒時間：煅燒時間同樣影響催化劑的物理化學性質(zhì)。不足的煅燒時間可能導致催化劑前驅(qū)體未完全分解，活性組分無法充分形成或分散，從而影響催化劑的活性。而煅燒時間過長則可能導致催化劑燒結(jié)、比表面積減小、孔徑塌陷等不利變化，降低催化劑的性能。例如，KHC-PC1001催化劑在700℃煅燒8小時后，表現(xiàn)出良好性能。

3）升溫速度：升溫速率的控制也對催化劑的性能有影響。過快的升溫可能導致催化劑前驅(qū)體在達到最佳煅燒溫度前未完全分解，而過慢的升溫速率則會延長整個煅燒過程的時間，影響催化劑的最終性能。

綜上所述，煅燒過程的優(yōu)化對于制備高性能的金屬負載型催化劑至關重要。通過控制煅燒溫度、時間和升溫速度，可以有效地調(diào)節(jié)催化劑的物理化學性質(zhì)，從而提高其催化活性和穩(wěn)定性。這些因素的優(yōu)化需要根據(jù)具體的催化劑體系和應用需求來進行，研究人員采取正交試驗的方式，篩選出的最優(yōu)的燒結(jié)條件，以確保催化劑在實際應用中達到最佳性能。
