針對油田采出水，目前常用的預分水技術主要通過重力沉降、旋流、氣浮、熱化學等單一技術、以上兩種或兩種以上技術之間的組合實現，代表性的技術主要有仰角式油水分離技術、串聯式水力旋流器分離技術、高效三相分離技術及低溫破乳技術等，尚缺乏將柱狀旋流分離器與水力旋流分離器相結合的系統研究，也缺乏一體化裝置之間參數匹配的的設計方法。

科力邇公司以專利的CDFU旋流容器氣浮除油器為核心，輔以不同精度的過濾器，設計出了兩套井口采出液短流程處理回注工藝，工藝流程圖如下圖所示，

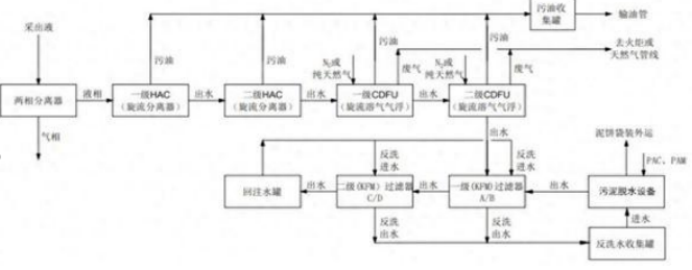

方案一：采出液經兩相分離器預處理后，水相排出含油污水進入兩級HAC+兩級CDFU進行除油、除懸浮物，污油進入污油收集罐，廢氣去火炬或天然氣管網，出水進入兩級活性濾料過濾器過濾，出水達到回注水標準后進入回注水罐，過濾器反洗水用回注水罐水，出水經污泥脫水設備壓濾，泥餅袋裝外運。

方案二：采出液經兩相分離器預處理后，水相排出含油污水進入兩級HAC+兩級CDFU進行除油、除懸浮物，污油進入污油收集罐，廢氣去火炬或天然氣管網，出水進入循環水罐，循環水罐濃水進入CDFU,浮渣經污泥脫水設備壓濾，泥餅袋裝外運，CDFU出水回到循環水罐，循環水罐進入SIC膜過濾器進行過濾，出水達到回注水標準后進行回注。

工藝特點

以上兩套采出水處理工藝相較于常規工藝具有以下特點：

· 流程短，效率高，抗沖擊性強，出水穩定達到水質要求；

· 無藥劑，純物理破乳分離技術，無老化油，無二次污染，環保效益好；

· 采用兩級旋流分離器+兩級旋流溶氣氣浮做前處理，抗沖擊性強，保證了后續工藝穩定可靠運行；先進過濾技術，過濾精度高，效果好，抗沖擊性強，濾料壽命長，確保水質穩定達標；

· 撬裝化，占地面積小，適合對空間要求高如海上平臺等場合；

· 全自動化、信息化運行，可遠程監控，少人工，運維便捷且成本低。

應用實例

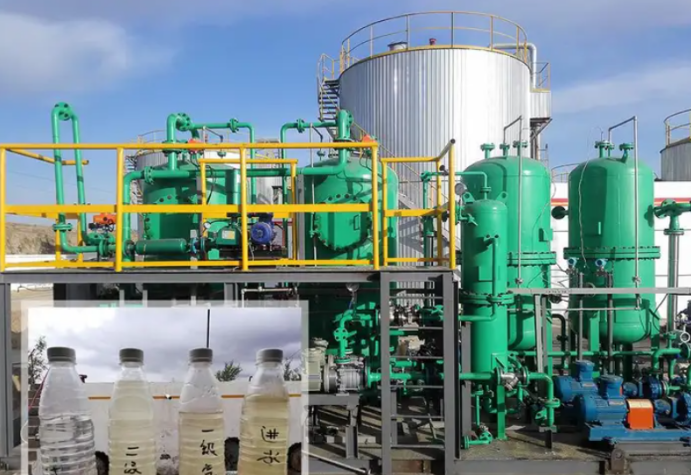

中石油某聯合站回注水處理撬如圖所示，該套工藝A1級出水含油量≤5mg/L，懸浮物含量≤1mg/L，A2級出水含油量≤6mg/L，懸浮物含量≤2mg/L.

中石油某聯合站回注水處理撬
