油田采出水處理工藝

一、概念

油田采出水是指在采油過程中，由于注水和提高采油率等因素，使得地下水被推動、溶解并隨同油一同涌出地面的一種水。

二、來源

地下水的自然涌出：在油田開采過程中，由于油井的鉆探和油層的壓力變化，會導致地下水被推動并與原油一同涌出地面。這些地下水包含了地下含水層中的水分，隨著原油的開采而一起被采出。

注水開采法：為了提高油田的開采效率和采收率，常常采用注水開采法。這種方法是通過向油層中注入大量的水，增加油層的壓力，使原油更容易被采出。注入的水通常是經過處理的清水或地下水，它們在油層中與原油混合，一同被采出地面，形成油田采出水。

油田生產過程中的排放水：在油田生產過程中，還會產生一些排放水，如洗井污水、設備清洗水等。這些水也含有一定量的原油和污染物，成為油田采出水的一部分。

三、特點

油田采出水具有一系列獨特的特點，這些特點對于其處理和再利用具有重要的指導意義。以下是油田采出水的幾個主要特點：

高含油量：油田采出水中通常含有一定量的原油和石油類化合物，這些物質的含量往往較高，導致水質呈現出明顯的油污染特征。

高懸浮物含量：由于油田地質條件和開采工藝的不同，采出水中常含有大量的懸浮物，如泥沙、黏土顆粒、礦物雜質等。這些懸浮物不僅影響水質，還可能對處理設備和管道造成磨損和堵塞。

高鹽度：油田采出水往往具有較高的鹽度，包括溶解的無機鹽類（如氯化鈉、硫酸鹽、碳酸鹽等）和有機鹽類。高鹽度不僅增加了水處理的難度，還可能對生態環境造成不良影響。

高有機物濃度：油田采出水中含有多種有機物質，如烴類、酚類、醛類、酮類等。這些有機物的存在使得水質更加復雜，處理難度加大。

水質波動大：由于油田開采過程中油井產量、水質等因素的變化，油田采出水的水質也會發生波動。這種波動不僅影響水處理的穩定性，還可能對生態環境造成不可預測的影響。

腐蝕性強：油田采出水中可能含有硫化氫、二氧化碳等腐蝕性氣體，以及某些具有腐蝕性的鹽類和酸類物質。這些物質會對金屬設備和管道造成腐蝕，縮短使用壽命。

難以生物降解：油田采出水中的某些有機物質具有難以生物降解的特性，如多環芳烴等。這些物質在環境中難以自然降解，可能對生態系統造成長期影響。

針對油田采出水的這些特點，需要采用適當?shù)奶幚矸椒ê图夹g(shù)手段，如物理法、化學法、生物法等，以降低其污染程度，實現資源化利用和達標排放。同時，還需要加強油田采出水的監測和管理，確保其不會對環境和生態系統造成不良影響。

四、成分

固體懸浮物：油田采出水中含有固體懸浮物，一般粒徑為1～100微米。

原油：每立方采出水中通常含有1-2公斤的原油。

溶解物：主要包括可溶鹽類物質，這體現了油田采出水礦化程度高的特點。

微生物：油田采出水中還含有微生物，如腐生菌（TGB）、硫酸鹽還原菌（SRB）和鐵細菌等。

有機物成分：包括絮凝劑、破乳劑和驅油劑等，這些有機物使油田采出水表現出有機物多樣性的特性。

離子組分：油田采出水的離子組分非常復雜，除常見的離子外，還包含有氣體成分、有機組分及微量元素。并且，水中離子的特點還有區域性，不同地方的硫酸鹽或氯根差異很大。

此外，油田采出水中還加有表面活性劑等助劑，能改變水的表面張力和石油的親水性，使油和水可慢慢聚集起來，便于抽至地面。

五、危害

油田采出水的危害主要表現在以下幾個方面：

降低油藏采收率：油田采出水中的水分和雜質會降低油藏的采收率，使得開采難度增加，開采成本上升。

降低注水驅油效率：在注水開采法中，油田采出水若未經適當處理，其中的雜質和有害物質會堵塞注水管道和地層孔隙，降低注水驅油效率。

油井大量出水、出砂嚴重：油田采出水的大量涌出可能導致油井出砂更為嚴重，進一步影響油井的正常生產。

加重脫水泵站負擔，增加污水處理量：油田采出水含有大量的水分和雜質，需要經過脫水泵站進行脫水處理，增加了脫水泵站的負擔。同時，采出水中的污染物也需要進行污水處理，增加了污水處理量。

消耗地層能量，增加生產成本：油田采出水會消耗地層能量，使得油田開采更加困難，增加了生產成本。

危害采油設備：油田采出水中的有害物質會對采油設備造成腐蝕和堵塞，縮短設備的使用壽命，增加維修和更換成本。

對環境的污染：

浮油污染：油田采出水中的浮油會形成油膜，阻礙大氣復氧，斷絕水體氧的來源。

乳化油和溶解油污染：這些油類在分解過程中消耗水中溶解氧，使水體形成缺氧狀態，水體中CO2濃度增高，pH值下降，影響魚類和水生生物的生長。

土壤污染：油田采出水流入土壤后，會在土壤中形成油膜，阻礙土壤微生物的增殖，破壞土層團粒結構。

生物處理系統影響：進入生物處理系統的含油污水如果濃度過高（通常不能大于30mg/L），會影響活性污泥和生物膜的正常代謝過程。

綜上所述，油田采出水不僅會對油田開采本身造成負面影響，還會對環境和生態系統造成嚴重的污染和破壞。因此，對油田采出水進行妥善處理和回用，對于保護環境、提高油田開采效率具有重要意義。

六、傳統處理工藝

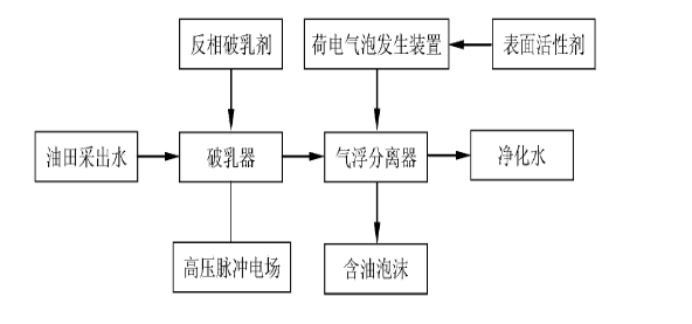

6.1 工藝流程

6.2 工藝缺點

1) 油水分離效果不明顯：

由于有時加藥時的濃度以及沉降時的溫度都沒有達到標準，導致油水分離效果不佳。對斜板罐無法實行定期清理，以及對明水的控制不符合標準，也會導致采出水中含油以及機雜，增加了后續處理的難度。

2) 設備腐蝕和堵塞問題：

硫化物、細菌在采出水中的含量較高，對污水處理的設備造成嚴重腐蝕，縮短了設備的使用壽命。碳酸鈣沉淀如果不及時處理，會形成堅硬的石灰垢，長期堵塞管線，降低采出水的流量，影響設備的正常運行。

3) 處理效率不足：

隨著后期采出水量增加，導致處理水量不及時，需要增大采出水系統的規模，增加了投資和運營成本。除油罐收油不及時，會導致篩管堵塞，進一步影響油水分離效果。過濾罐方面，濾料板結會導致過濾效果降低，影響水質達標。

4) 環境污染問題：

采出水經過處理會產生大量的污油泥，由于目前污泥回注點處理能力不足，無法快速處理污泥，存在環保安全隱患。如果處理后的水質不達標，直接排放到環境中，會對土壤和水體造成污染，影響生態環境。

5) 技術限制：

對于稠油采出水，由于其粘度較大，開采和處理都十分困難。雖然可以采用高壓蒸汽法開采稠油，但后續采出水的處理難題主要在于采出水中含有大量油，增加了廢水凈化難度。對于低滲透油采出水，地層堵塞是一個主要問題。要想優化采出水技術，需要調整低滲透油的濾膜系數，這增加了技術難度和成本。

聚合物驅采廢水中的高分子聚合物會使采出水的粘度加大，導致油與水兩種物質很難順利分離開來，進一步增加了處理難度。

七、新型處理工藝

7.1工藝流程

目前常用的預分水技術主要通過重力沉降、旋流、氣浮、熱化學等單一技術、以上兩種或兩種以上技術之間的組合實現，代表性的技術主要有仰角式油水分離技術、串聯式水力旋流器分離技術、高效三相分離技術及低溫破乳技術等，尚缺乏將柱狀旋流分離器與水力旋流分離器相結合的系統研究，也缺乏一體化裝置之間參數匹配的的設計方法。

科力邇公司以專利的CDFU旋流容器氣浮除油器為核心，輔以不同精度的過濾器，設計出了兩套井口采出液短流程處理回注工藝，器工藝流程圖如下圖所示，

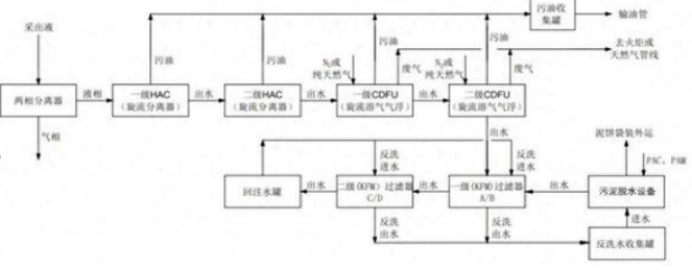

· 方案一：采出液經兩相分離器預處理后，水相排出含油污水進入兩級HAC+兩級CDFU進行除油、除懸浮物，污油進入污油收集罐，廢氣去火炬或天然氣管網，出水進入兩級活性濾料過濾器過濾，出水達到回注水標準后進入回注水罐，過濾器反洗水用回注水罐水，出水經污泥脫水設備壓濾，泥餅袋裝外運。方案一工藝流程圖

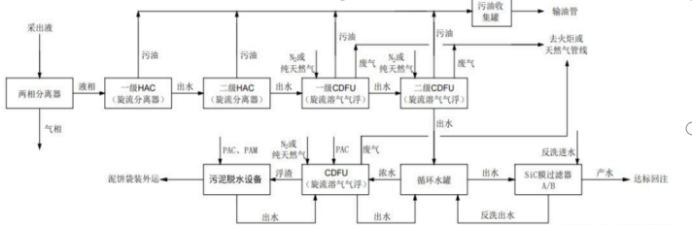

· 方案二：采出液經兩相分離器預處理后，水相排出含油污水進入兩級HAC+兩級CDFU進行除油、除懸浮物，污油進入污油收集罐，廢氣去火炬或天然氣管網，出水進入循環水罐，循環水罐濃水進入CDFU,浮渣經污泥脫水設備壓濾，泥餅袋裝外運，CDFU出水回到循環水罐，循環水罐進入SIC膜過濾器進行過濾，出水達到回注水標準后進行回注。

方案二工藝流程圖

7.2工藝特點

以上兩套采出水處理工藝相較于常規工藝具有以下特點：

· 流程短，效率高，抗沖擊性強，出水穩定達到水質要求；

· 無藥劑，純物理破乳分離技術，無老化油，無二次污染，環保效益好；

· 采用兩級旋流分離器+兩級旋流溶氣氣浮做前處理，抗沖擊性強，保證了后續工藝穩定可靠運行；先進過濾技術，過濾精度高，效果好，抗沖擊性強，濾料壽命長，確保水質穩定達標；

· 撬裝化，占地面積小，適合對空間要求高如海上平臺等場合；

· 全自動化、信息化運行，可遠程監控，少人工，運維便捷且成本低。

7.3應用實例

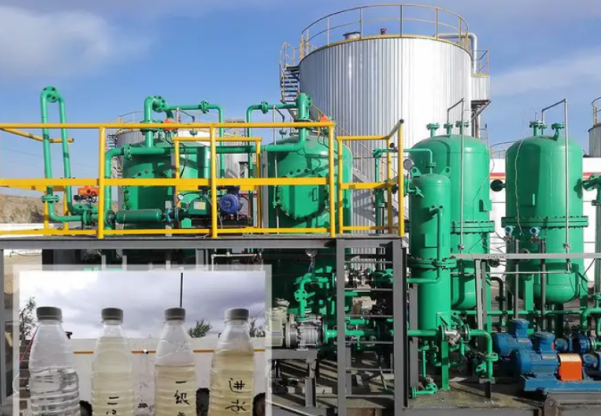

中石油某聯合站回注水處理撬如圖所示，該套工藝A1級出水含油量≤5mg/L，懸浮物含量≤1mg/L，A2級出水含油量≤6mg/L，懸浮物含量≤2mg/L.

中石油某聯合站回注水處理撬
